Sed клапаны
Орнату
Клапандарды орнату кез-келген жағдайда мүмкін. Клапанның айналу осі көлденең орналасқан кезде серво сол жақта орналасуы керек. Клапандарда корпуста техникалық қызмет көрсету люгі жоқ, сондықтан ішкі жетегі бар клапандарды құбырлардың соңына орнату керек. Клапан Корпусы мен құрылыс құрылымы арасындағы саңылауларды тығыздау цемент-құм ерітіндісімен жүзеге асырылады
Модификация:
қабырға (бір жалғанған фланецпен);
арна (екі жалғанған фланецпен).
қосымша: электромеханикалық жетек.
Құрылыс және материалдар:
Клапанның Корпусы мен қалақшасы мырышталған болат табақтан жасалған. Қабырғалық клапандарда жетектер корпустың ішіне орнатылады. Арналық клапандарда жетектерді корпустың сыртынан да, ішіне де орнатуға болады.
* Жабдықтың өзекті сипаттамалары "AeroSelect"таңдау бағдарламасында қол жетімді. Оларды менеджеріңізден тексеруді ұмытпаңыз.
SED - 600х300 - N-220-v-k
1 2 3 4 5 6
1-клапанның шартты белгісі

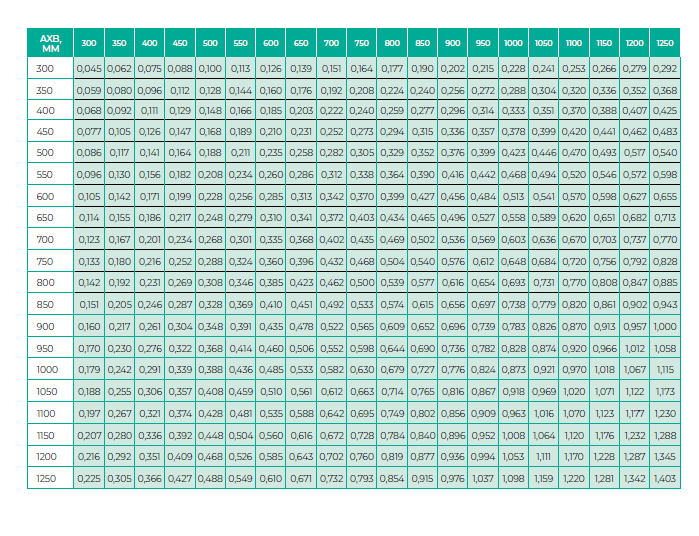

2-клапанның көлденең қимасының өлшемдері (мм)
3-жетек түрі (N-электромагнит)
4-жетек кернеуі (220В, 24В)
5-клапанды орналастыру
(N-сыртқы, V-ішкі)
6-орындау түрі
(S-қабырға, K-арна)
SED-AxB-M-V-К-ST2 –
1-ден 3-ке дейінгі клапандардың белгілі бір саны бар клапан, жетегі бар арнаішілік.
SED-AxB-N-V-S –
клапан с двумя створками, с электромагнитом, стеновой.
